Когда ребёнок забирается на горку или раскачивается на качелях, последнее, о чём думают родители — это диаметр болта или марка пластика. Между тем именно эти детали определяют, произойдёт ли травма. Разберём, как инженеры Rainbow Play Systems проектируют узловые соединения, из чего льют горки и почему конкретная сталь для цепей — не маркетинг, а вопрос безопасности.
📋 Содержание статьи

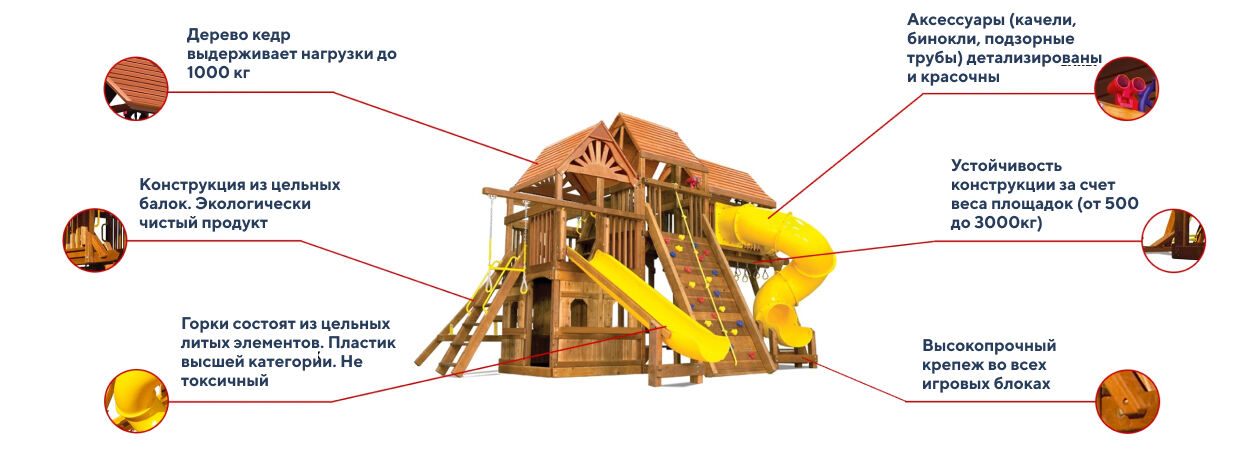

Что такое крепёжная система Rainbow Play Systems
Крепёжная система Rainbow Play Systems — это совокупность болтовых и замковых соединений, удерживающих несущие балки, навесное оборудование и модульные элементы в единой пространственной раме. Конструкция проектируется с многократным запасом прочности относительно нормативных нагрузок.
Безопасность детской площадки начинается не с внешнего вида, а с инженерных решений, принятых при проектировании узлов. Ослабевший болт, выступающий металлический край или гниющий деревянный элемент — типичные причины травм на дешёвом игровом оборудовании. Rainbow Play Systems решает эту проблему на уровне конструктивного замысла, а не только за счёт регулярного обслуживания.
Почему балки и болты важны для безопасности детских площадок?
Несущие балки Rainbow Play Systems изготавливаются из цельного массива кедра (Cunninghamia Lanceolata). Отсутствие клееных или составных сечений исключает риск расслоения под нагрузкой — проблему, характерной для бюджетных площадок из клееной сосны или фанерных конструкций.
Основные болты крепления изготавливаются из оцинкованной или нержавеющей стали. Диаметр крепёжных элементов в несущих узлах подобран с учётом нормативных нагрузок, установленных ГОСТ Р 52169-2012 и ТР ТС 042/2017. Каждый болт затягивается с регламентированным моментом, а в проблемных зонах (соединение стойки с балкой настила, кронштейн качелей) применяются контргайки, предотвращающие самоотвинчивание при динамических нагрузках.
Как используются заглушки для болтов и скрытый монтаж?
Выступающие гайки и болты — один из ведущих источников травм на детских площадках эконом-класса. Стандарт EN 1176 прямо ограничивает допустимые выступы крепёжных элементов в зонах досягаемости детей. Rainbow Play Systems применяет пластиковые торцевые заглушки на всех болтовых концах, расположенных в зонах контакта с телом ребёнка.
Аналогичная логика распространяется на торцы деревянных балок: они обрабатываются и закрываются, чтобы исключить контакт с острыми щепами. Шляпки болтов на видимых поверхностях утоплены в древесину или прикрыты декоративными элементами — это не только эстетическое, но и защитное решение.

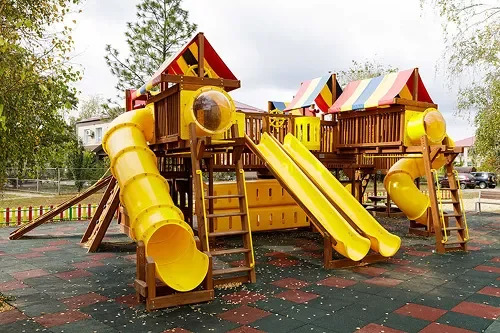

Почему материал горок влияет на безопасность детей?
Горки Rainbow Play Systems изготавливаются из литого полиэтилена высокой плотности (HDPE) — цельными элементами без швов и стыков. Именно цельнолитая конструкция исключает расслоение, появление острых краёв в местах соединений и накопление грязи в щелях.
Горка — конструктивно самый динамически нагруженный элемент площадки. Ребёнок развивает скорость, приземляется, нередко соскальзывает боком. Дешёвые горки из тонкого листового пластика деформируются под весом, трескаются на морозе и прогибаются по шву, создавая острую кромку. Горки Rainbow Play Systems лишены этих проблем за счёт иного производственного процесса.
Литой полиэтилен: что это и зачем он нужен
Полиэтилен высокой плотности (HDPE) — технический пластик с молекулярной массой, обеспечивающей сочетание гибкости и ударной прочности. Ключевые свойства применительно к горкам:
- 1
Рабочий диапазон температур: от -40°C до +60°C без потери эластичности (данные производителя). Горка не трескается в сибирские морозы и не становится хрупкой. - 2
Поверхность не нагревается до опасных температур в отличие от металлических горок (металл в летний полдень достигает 60-70°C, данные исследований TUV SUD). - 3
УФ-стабилизаторы в составе материала предотвращают выгорание и охрупчивание под воздействием солнечного излучения. - 4
Материал не токсичен, соответствует санитарным требованиям ТР ТС 042/2017. Гигиеническое заключение на продукцию Rainbow Play Systems хранится у официального представителя.
- Отсутствие швов — принципиальный момент. Шов — это зона концентрации напряжений при изгибе. При многократных нагрузках именно по шву начинается усталостное растрескивание. Цельнолитая горка лишена этой уязвимости по конструктивному решению, а не за счёт качества технологического контроля.

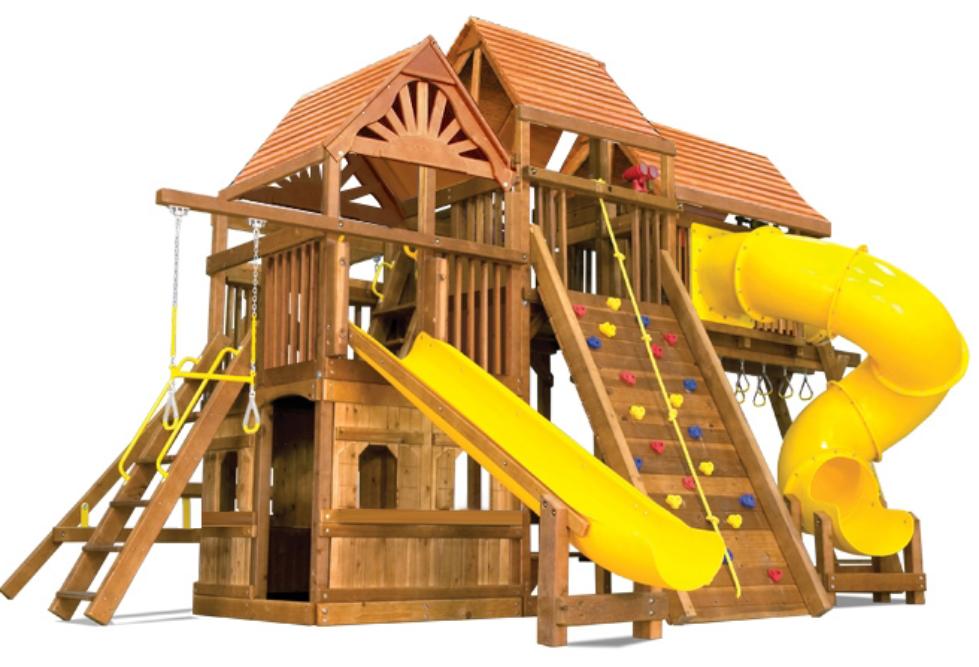

Как геометрия горки влияет на безопасность?
Безопасность горки определяется не только материалом, но и её геометрическими параметрами. Угол наклона скользящей поверхности у горок Rainbow Play Systems соответствует нормативам ГОСТ Р 52169-2012: не превышает 60° на любом участке. Слишком крутая горка разгоняет ребёнка до скоростей, при которых безопасное приземление становится случайным.
Ширина желоба рассчитана под детей соответствующей возрастной группы. Боковые бортики высотой не менее 10 см удерживают ребёнка в желобе при поворотах и предотвращают выпадение. Переход от скользящей поверхности к зоне приземления плавный: отсутствует вертикальный перепад, об который можно ударить ноги. Перила на входном пролёте горки выполнены из кедровых балок с округлёнными рёбрами — отсутствие острых углов при захвате рукой проверяется при производственном контроле.

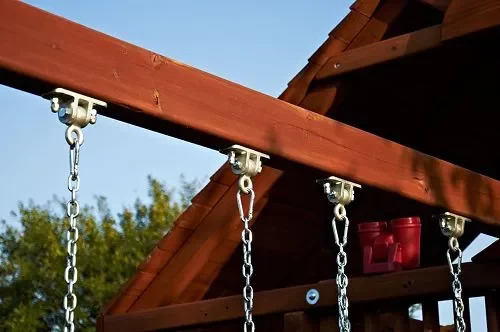

Как устроены цепи качелей в Rainbow Play Systems?
Цепи качельного блока Rainbow Play Systems изготавливаются из нержавеющей или оцинкованной стали с покрытием, предотвращающим коррозию. Геометрия звена подобрана так, чтобы исключить защемление пальцев ребёнка между звеньями — это требование прямо закреплено в ГОСТ Р 52169-2012 (пункт о «ловушках для пальцев»).
Цепь качелей — элемент, испытывающий циклические нагрузки разрыва при каждом качке. Среднестатистический ребёнок весом 30 кг, раскачиваясь до угла 45°, создаёт динамическую нагрузку на цепь порядка 60-90 кг с учётом инерции. Именно поэтому требования к прочности цепей качелей строже, чем к большинству других элементов площадки.
Сталь и защита от коррозии
Основной враг цепи — коррозия. Ржавчина снижает сечение металла, делает цепь хрупкой и создаёт острые края, которые режут руки. Rainbow Play Systems применяет оцинковку методом горячего погружения либо использует нержавеющую сталь в зависимости от серии. Горячая оцинковка обеспечивает толщину защитного слоя от 45 до 85 мкм (по ISO 1461), что при нормальных атмосферных условиях даёт защиту на срок от 10 лет без видимой коррозии.
Цепь крепится к кронштейну через овальный карабин или специальный подвес из той же нержавеющей стали. Точка соединения — зона максимального износа: именно здесь звено истирается при боковых нагрузках. Кронштейн качельного блока усилен дополнительными рёбрами жёсткости, поскольку в месте его приварки к балке возникает наибольший изгибающий момент.
Длина звена и защита пальцев
Защита от «ловушек для пальцев» — специальное требование стандартов к детскому оборудованию. «Ловушкой» считается любой зазор от 8 до 25 мм, в который может войти палец ребёнка и зажаться при нагрузке. Цепи с коротким звеном (менее 8 мм рабочего зазора) или длинным (более 25 мм) соответствуют требованию — промежуточные размеры запрещены.
Звенья цепей Rainbow Play Systems спроектированы с учётом этого требования. Дополнительную защиту обеспечивают пластиковые чехлы на цепях — они присутствуют на нижней части подвески, в зоне доступности рук сидящего ребёнка. Чехол не только механически исключает контакт пальцев с металлическими звеньями, но и снижает ощущение холода при эксплуатации в прохладную погоду.
Почему кедр выбран для несущей рамы?
Несущая рама площадок Rainbow Play Systems изготавливается из кедра — одной из плотнейших хвойных пород, применяемых в строительстве. Производитель задекларировал несущую способность кедровых балок до 1000 кг. Это обеспечивает многократный запас прочности для детских площадок, где нормативная сосредоточенная нагрузка на настил составляет, согласно ГОСТ Р 52169-2012, 100 кг на площадь 0,1 м².
«Мы намеренно выбрали кедр, а не дешёвую сосну. Кедр плотнее, он не смоляничает, не создаёт занозистых сколов при истирании. Ребёнок может лезть по деревянной лестнице босиком — и не получить занозу. Это конструктивная задача, которая решается выбором породы, а не только шлифовкой», — отмечают технические специалисты Rainbow Play Systems.
Нагрузочные характеристики кедра
Кедр Cunninghamia Lanceolata имеет плотность 400-500 кг/м³ при стандартной влажности. Предел прочности на изгиб у цельных кедровых балок сопоставим с сосной, но кедр обладает более однородной структурой годичных колец, что снижает риск внезапного расщепления вдоль волокна. Именно расщепление вдоль волокна — типичный механизм разрушения деревянных несущих элементов при ударных нагрузках (прыжки, раскачивание).
Структурная устойчивость всей площадки обеспечивается не только прочностью отдельных балок, но и весом конструкции: комплексы Rainbow Play Systems весят от 500 до 3000 кг в зависимости от модели. Этот вес обеспечивает инерционную стабилизацию: площадка не опрокидывается и не сдвигается при динамической игре без анкерного крепления к грунту. Анкерное крепление при этом всё равно рекомендуется и выполняется при профессиональной установке.
Устойчивость к влаге и гниению без химии
Естественная масляная пропитка древесины кедра обеспечивает устойчивость к влаге, плесени и более чем 40 видам грибков без химической обработки (данные производителя, подтверждены испытаниями в условиях влажного климата). Это принципиальное отличие от площадок из сосны или ели, которые требуют регулярной пропитки антисептиками — иначе гниение несущих балок начинается в первые 2-3 года эксплуатации в условиях умеренного климата.
Плановый срок эксплуатации площадок Rainbow Play Systems составляет 12 лет (данные производителя). Срок службы от 10 лет заявлен официальным представителем в России. При соблюдении регламента обслуживания реальный ресурс конструкции превышает эти значения.
Чем крепления Rainbow отличаются от дешёвых аналогов?
Крепления Rainbow Play Systems рассчитаны под конкретную нагрузочную схему — то есть каждый узел соединения проектировался под усилия, возникающие именно в этой точке конструкции при нормативных и пиковых нагрузках. Дешёвые площадки используют унифицированный крепёж, не адаптированный к реальным условиям нагружения.
«Родители смотрят на горку и видят горку. Инженер смотрит на горку и видит точку опоры, момент, усилие. Когда производитель экономит на крепеже — он экономит не на болте, он экономит на расчёте», — говорит инженер по оборудованию детских площадок с опытом работы в области ГОСТ-сертификации.
Сравнительная таблица узлов и материалов
Последствия экономии на крепёже
Самоотвинчивание болтов при динамических нагрузках (без контргайки) — наиболее распространённая причина внезапного разрушения узлов. При качании качелей каждый цикл создаёт вибрацию, которая постепенно ослабляет резьбовое соединение без контргайки. После 3-6 месяцев эксплуатации такие узлы требуют систематической подтяжки — которую никто не делает.
Отсутствие заглушек на болтах создаёт прямую угрозу порезов. Коррозия тонкой электрооцинковки начинается на 2-3 год на открытом воздухе: ржавые острые грани формируются именно в местах повреждения покрытия — то есть в зонах максимального контакта с детьми.
Как проверить крепления и цепи самостоятельно?
Визуальный и ручной осмотр площадки позволяет выявить большинство критических дефектов без специального инструмента. Следует проверять конструкцию не реже одного раза в неделю при регулярной эксплуатации и после каждого сильного ветра или ледяного дождя.
- Регулярный осмотр
Проводите регулярный осмотр по следующим признакам:
- 1
Видимое смещение болтов в опорных узлах (балка-стойка, кронштейн качелей) - 2
Появление ржавых потёков под металлическими элементами - 3
Трещины в деревянных балках поперёк волокна (продольные трещины при ссыхании допускаются и не являются дефектом) - 4
Люфт в точке крепления цепи к кронштейну более 2-3 мм - 5
Деформация или расслоение поверхности горки - 6
Состояние пластиковых заглушек на болтах
- Периодичность осмотра
ГОСТ Р 52167-2012 устанавливает три уровня проверки игрового оборудования:
- 1
Визуальная (еженедельно) - 2
Функциональная (ежемесячно) - 3
Основная (ежегодно)
Для частного использования эти требования носят рекомендательный характер, однако они отражают реальную техническую необходимость.
Ежегодный профессиональный осмотр особенно важен после первой зимы: цикличное замораживание-оттаивание раскрывает дефекты крепёжных узлов, не видимые визуально. ООО «Олимп», официальный представитель Rainbow Play Systems, включает сервисное обслуживание в гарантийный пакет — проверку узлов соединений на прочность и устранение дефектов.
Признаки критического износа!
!
Немедленно прекратить эксплуатацию и обратиться к производителю при обнаружении:
- 1
Трещины в несущей балке поперёк волокна (горизонтальная трещина на стойке или горизонтальном прогоне) - 2
Видимой деформации кронштейна качелей - 3
Разрыва или растрескивания звена цепи - 4
Расслоения поверхности горки с образованием острых краёв - 5
Вращения болта без затяжки (потеря резьбы в дереве) - 6
Гниения основания несущей стойки
Все оригинальные запчасти для каждой серии хранятся на складе официального представителя в Москве и Санкт-Петербурге. Замена элементов осуществляется в рамках гарантийного и послегарантийного обслуживания.
Сертификация и стандарты безопасности Rainbow Play Systems
Площадки Rainbow Play Systems сертифицированы по техническому регламенту ЕАЭС ТР ТС 042/2017 («Безопасность аттракционов») и по ГОСТ-Р. Сертификация включает испытания на механическую прочность, исследование применяемых материалов, а также гигиеническое и пожарное заключения.
ТР ТС 042/2017 и ГОСТ-Р: что они проверяют
ТР ТС 042/2017 — обязательный технический регламент для игрового оборудования, применяемый в России и странах ЕАЭС с 2018 года. Регламент устанавливает требования к прочности несущих конструкций, размерам зазоров (ловушки для пальцев, головы, шеи), высоте свободного падения, зонам безопасности и маркировке. Оборудование без сертификата по этому регламенту не может легально устанавливаться в общественных местах.
ГОСТ Р 52169-2012 («Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний») конкретизирует требования регламента: допустимые нагрузки, радиусы скруглений, размеры зазоров, требования к поверхностям. Именно по этому стандарту проводились испытания, послужившие основанием для выдачи сертификата ГОСТ-Р на продукцию Rainbow Play Systems.
Гигиенические и пожарные испытания
Гигиеническое заключение подтверждает, что материалы конструкции (кедр с пропиткой, HDPE-пластик, полимерные покрытия) не выделяют вредных веществ при нагреве на солнце или при контакте с влагой. Это особенно актуально для горок: летом поверхность пластика нагревается, и дешёвые материалы начинают выделять мономеры.
Пожарное заключение необходимо для размещения площадки в закрытых и полузакрытых помещениях — в торговых центрах, спортивных залах, крытых парках развлечений. Наличие этого заключения у Rainbow Play Systems открывает возможность для установки в общественных местах без дополнительного согласования по пожарной безопасности.
Полный комплект документов — сертификаты, заключения, гарантийный талон — предоставляется при каждой покупке. Это критически важно для организаций, приобретающих площадки по государственным или муниципальным контрактам: без надлежащего пакета документов оборудование не будет принято к эксплуатации.
Альтернативная точка зрения: достаточно ли сертификата для безопасности
Ряд специалистов в области детской безопасности указывает: сертификат фиксирует состояние оборудования на момент испытаний, но не гарантирует безопасность в процессе эксплуатации. Металл корродирует, дерево сохнет, болты ослабевают — и ни один сертификат не заменяет регулярного обслуживания.
Эта позиция обоснована. Сертификат ТР ТС 042/2017 действительно описывает характеристики новой конструкции, а не её состояние через 5 лет при отсутствии ухода. Именно поэтому ответственный производитель — а не только регулятор — обязан предусматривать конструктивную ремонтопригодность: доступность узлов для осмотра, наличие запасных частей, простоту замены изношенных элементов. Rainbow Play Systems решает эту задачу через складской запас запчастей и включение сервисного обслуживания в гарантию.
Важные детали: что нужно знать о безопасности Rainbow Play Systems
Преимущества Rainbow Play Systems:
- Срок службы заявлен производителем как 12 лет при соблюдении регламента обслуживания. Это более чем вдвое превышает ресурс типичных площадок эконом-класса.
- Установка «под ключ» силами бригады Rainbow Play Systems — не просто удобство, а условие сохранения гарантии. Неправильная сборка является основанием для отказа в гарантийном обслуживании.
- Вес площадки (500-3000 кг) обеспечивает инерционную устойчивость, но не исключает анкерное крепление к грунту при установке на мягком покрытии или при высоком расположении центра тяжести (башни, горки III и выше).
- Модульность позволяет заменять отдельные повреждённые элементы, не демонтируя всю конструкцию. Это снижает стоимость владения и обслуживания.
- Зазор безопасности под горкой и вокруг качелей должен составлять не менее 2 метров от ближайшего препятствия — этот норматив закреплён в ГОСТ Р 52169-2012 и учитывается при подготовке 3D-визуализации проекта.
